01 光路小白时期：能看到光，不等于调通光路

拉曼光谱用于观察晶格振动、物相与缺陷，二次谐波成像则对结构对称性和二阶非线性极化更敏感。在相近区域完成两类测试，而现有系统多为单一用途，就需要搭建一套可切换、可复用的联用平台。

实验初期，我用反射镜、镜座和接杆搭起第一版光路。那时只要白纸上能看到光点，光点又落在样品附近，我就认为“调好了”。真正采集数据后，问题接连出现：近处居中的光束走到远端已经偏离；探测端刚调亮，焦点又变了；当天还有的倍频信号，第二天开机却消失了。

器件记录：超快反射镜、安装架、二维反射镜架、标准支撑接杆

最典型的“趣事”是，我曾围着同一只反射镜反复拧了很久：近端刚回到中心，远端却偏得更远；远端终于对准，前面的光斑又跑了。后来才明白，这不是手不够稳，而是没有区分位置误差与角度误差，也没有建立统一的基准光轴。

第一版光路还常因器件拥挤而互相干涉：微调一只镜架会碰到另一只，临时挪动接杆又破坏同轴关系。再加上振动、温漂和未锁紧的机构，每天重复对光几乎成了固定流程。我第一次意识到：偶尔“出信号”不难，难的是稳定复现和快速排错。

02 精进阶段：在一次次“信号消失”里学会调光

为了摆脱每天从头校准，我重新规划光路。思路仍是分路传输、独立调控、快速切换和稳定抗扰，但不再一次装完所有器件，而是拆成可验证的小模块：先建立基准光轴，再依次加入偏振、整形、样品和探测支路，并检查每个元件是否引起光轴、偏振或波前变化。

先立基准：两只光阑比眼睛更可靠

器件记录：高功率激光线反射镜、可调光阑、安装板、加长支撑接杆

我把“两只光阑”当作光路起点：近端约束位置，远端判断传播角度。调镜时在两处基准间来回观察，通过“走光束”减小位置和角度误差。两只光阑同时居中后，后续转折、扩束和聚焦才有可信参考线。

更换为调节更细、可锁止的镜架后，稳定性明显改善，但我也踩过“锁紧即跑偏”的坑：信号调到最强后一下拧紧螺钉，光点反而移动。后来我会边观察远端光阑或信号，边分几次缓慢锁紧。好的镜架不是替代调试，而是帮助保存调试结果。

产品应用心得

对长光程而言，微调手感和锁紧回差比“能不能调”更重要；定位销与固定孔位，则帮助拆装后的元件回到原有机械基准。

偏振调控：不是“转到最亮”就结束

器件记录：自由空间旋转调整架、零级半波片、零级1/4波片、薄膜偏振片

偏振是我早期最容易误判的环节。某次SHG扫描中信号忽高忽低，我先后怀疑激光功率和样品状态，最后才发现波片没有可靠锁定，轻微触碰后零位已经变化。

从那以后，我不再只记“最亮角度”，而是记录波片零位、旋转方向、偏振片透射轴与样品坐标的关系。切换模式时先回到参考位置，调到目标角度后锁止，让偏振扫描从“凭感觉找亮点”变成可重复操作。

光束整形与聚焦：最亮的位置，不一定是最好的焦点

器件记录：Z轴平移安装座、消色差透镜对、套筒安装架

拉曼和倍频测试对光斑、束腰和能量密度的要求不同。最初我只追求“信号最大”，焦点略偏或样品稍有倾斜，扫描强度就不均。后来我分三步聚焦：低功率确认光斑，沿Z轴小步寻找焦面，再结合信号强度和空间均匀性确定位置。

镜片夹持也给我上过一课。为了防止松动，我曾把压圈拧得过紧，肉眼看不出异常，远场光斑却变形、信号下降。重新均匀夹持后光斑才恢复。此后我会先保证镜片无应力、光轴无明显偏心，再调整束腰。

倍频信号寻优：一次只动一个自由度

器件记录：五轴光学调整架

倍频信号弱时，人很容易同时调X、Y、Z、俯仰和偏摆，希望“总有一个方向能找回来”。我也这样做过，结果信号偶然出现，却不知道哪个变量起作用，更无法回到同一工作点。后来我固定纪律：先锁定光轴和焦面，再逐个自由度小步扫描并记录峰值。

我也逐渐明白，“相位匹配”不是所有SHG样品的统一解释。块体晶体可能需要角度扫描，而薄膜或显微反射式SHG更应关注入射偏振、样品取向、焦面、有效作用体积和收集几何。调试思路必须跟着样品与测量构型走。

分光与滤波：把“有光”变成“有用的信号”

器件记录：二向色镜、分度安装座、滤光片系列、快拆滤光片安装套筒

主光路稳定后，影响信噪比的往往不再是“光有没有到”，而是基频、瑞利散射、环境杂光和目标信号能否正确分开。拉曼支路要抑制激光线并保留频移信号；SHG支路要阻断基频并通过倍频波段。二向色镜负责分流，滤光片负责净化。

快拆结构最大的帮助并非“换得快”，而是切换滤光元件时不必碰核心反射镜。以前每换一次滤片，都可能带动附近镜架；后来把易更换件独立成模块，核心光轴保持不动，模式切换的重复性才真正提高。

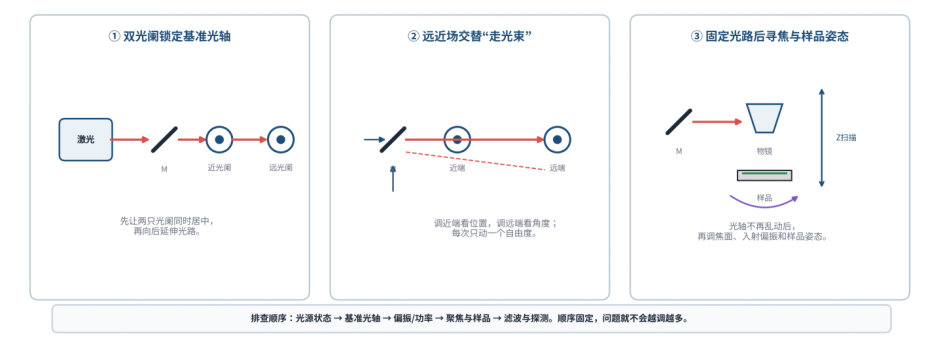

图1  形成固定调试顺序后，光路问题不再靠“到处拧螺丝”解决

03 专业阶段：从一条能用的光路，到一个可复用的平台

熟练后，我关注的不再只是“把一个样品测出来”，而是让不同批次、区域和模式具备可比较性。两种激发模式在进入显微主光路前分别完成净化、功率和偏振调控，通过翻转镜或合束单元切换；样品端尽量共用物镜、位移平台和观察系统；回波进入各自的滤波与探测支路。

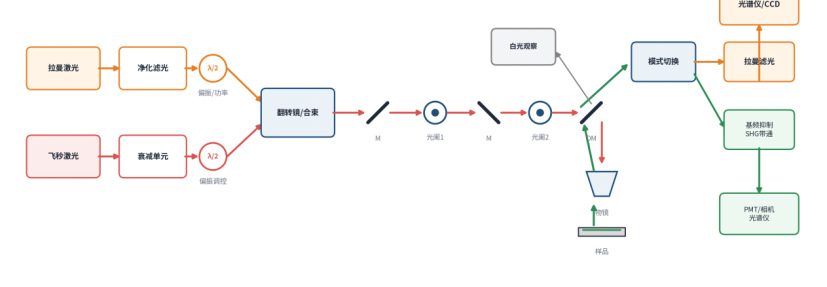

图2  拉曼/SHG联用光路示意图

真正让光路“能复用”的，不是支路变多，而是核心基准不随模式切换改变。我先用观察支路定位样品并记录坐标；完成一种测试后，只切换激发源、滤光模块和探测端，不触碰主光轴，从而在相同或接近的区域依次采集拉曼与SHG信息。

若两种测试在同一平台、同一样品状态下连续完成且不取下样品，可称为“同平台、同区域或准原位联用”；只有空间、环境和时间连续性都严格保证时，才适合称为原位表征。

经过多轮调试和加固，这套光路逐渐具备长期工作能力。更重要的是，信号下降时我不再从头乱调，而是按固定顺序排查：先看光源、功率和两只光阑，再检查偏振、焦面与样品姿态，最后检查滤光和探测。

04 回头看：所谓“会调光路”，是知道问题该从哪里找

回顾整个阶段，没有哪次升级源于突然掌握“万能技巧”。真正的变化，是我开始把光路当成可拆分、可验证、可复现的系统：器件功能明确，每次调节尽量只改变一个变量，稳定工作点都留下角度、位置和功率记录。

从前信号消失时，我会把所有旋钮都试一遍；现在我先问：光源是否稳定？近、远光阑是否同时通过？偏振参考是否改变？焦点是否仍在样品表面？滤光片和探测设置是否正确？所谓经验，不是手更稳，而是更少做无效动作。

三条器件使用心得

第一，自由度够用、独立、可锁定比越多越好；第二，锁紧时要同步观察光点或信号；第三，频繁切换的元件应模块化，核心基准元件尽量少拆、少碰。

---

麓邦标准化、模块化的光学与光机器件，在这段成长中像一套可执行的“积木”：镜架保存角度，光阑建立基准，轴向镜座重复寻找焦面，快拆结构帮助切换模式而不破坏主光路。产品的价值不是替代判断，而是让正确的调试方法更容易落地。

追光之路，步履不停。从追着白纸上的光点跑，到能够独立搭建、排查和维护拉曼/倍频联用系统，我会遇到“怎么又没信号”的瞬间。但我不再害怕，因为我知道从哪里开始找，也知道每次故障都会成为下一次更快定位问题的经验。

每一条成熟光路、每一组稳定数据，背后都不是一次成功，而是无数次微调与复盘。未来，我仍会继续优化这套系统，也希望把这些真实的踩坑和方法分享给同样站在光学平台前、正在追第一束光的人。
